Монтаж и установка скважинного насоса SUMOTO

Правильный монтаж скважинного насоса определяет давление в доме, ресурс двигателя и безопасность всей системы водоснабжения. В этой инструкции разберём установку погружных насосов SUMOTO для частного дома, дачи, полива и профессиональных объектов — от проверки скважины до первого запуска и планового обслуживания.

Насос подбирают по параметрам скважины, водопровода и фактическому расходу воды.

Когда нужен монтаж скважинного насоса

Монтаж требуется при обустройстве новой скважины, замене старого насоса, изменении схемы водоснабжения или переходе на другую производительность. Погружной насос работает внутри обсадной трубы, поэтому ошибки при спуске могут привести к заклиниванию, повреждению кабеля, падению оборудования на дно или работе без достаточного охлаждения.

Для дома и дачи обычно выбирают модели на 220 В, а для больших расходов, глубокой скважины и промышленного водоснабжения — оборудование на 380 В. В каталоге SUMOTO представлены 3-, 4- и 6-дюймовые насосы. Диаметр корпуса должен проходить в обсадную трубу с рабочим зазором по всей глубине.

Что проверить до покупки и установки

1. Паспорт скважины. Нужны глубина, статический и динамический уровень, дебит, диаметр обсадной трубы и рекомендации буровой организации.
2. Рабочая точка. Рассчитайте нужный напор с учётом подъёма воды, потерь в трубопроводе и давления в доме. Отдельно определите номинальный расход, а не только максимальную производительность.
3. Качество воды. После бурения скважину прокачивают до осветления воды. Песок, ил и крупные частицы сокращают ресурс рабочих органов и могут забить фильтры.
4. Питание. Проверьте, доступно ли 220 или 380 В, сечение кабеля, заземление, автомат защиты и место для шкафа автоматики.
5. Трасса до дома. Заранее определите длину напорной линии, диаметр трубы, точки водоразбора, место гидроаккумулятора и реле давления.

Перед спуском насоса измерьте динамический уровень и убедитесь, что труба не имеет заужений.

Как подобрать насос под скважину

Сначала исключите модели, которые не подходят по диаметру и напряжению. Затем сопоставьте напор и расход. Требуемый напор складывается из вертикального подъёма от динамического уровня до самой высокой точки, давления после автоматики и гидравлических потерь в трубе, фильтрах, клапанах и фитингах. Небольшой резерв нужен для сезонного изменения уровня воды, но чрезмерный запас не заменяет расчёт рабочей точки.

Производительность должна быть не выше устойчивого дебита скважины. Для дома ориентируются на реальный одновременный расход, для полива — на суммарный расход открытых линий, для производства — на график потребления и длительность непрерывной работы. В карточках SUMOTO смотрите максимальные и номинальные значения вместе.

Короткий ориентир по линейке: 3-дюймовые насосы подходят для узких обсадных труб, 4-дюймовые — для большинства бытовых и хозяйственных систем, а 6-дюймовые выбирают при большем диаметре скважины и расходе.

Комплект для монтажа

Точный состав зависит от модели и проекта, но обычно требуются:

• напорная труба с рабочим запасом по давлению и температуре;
• нержавеющий или полимерный трос, рассчитанный на массу насоса и заполненной трубы;
• хомуты или клипсы для мягкой фиксации кабеля к трубе;
• герметичная кабельная муфта для погружения, если соединение необходимо наращивать;
• обратный клапан, если он не предусмотрен конструкцией или требуется по схеме;
• оголовок скважины, гермовводы, фитинги и крепёж;
• автоматический выключатель, защита двигателя, защита от сухого хода и устройство контроля напряжения;

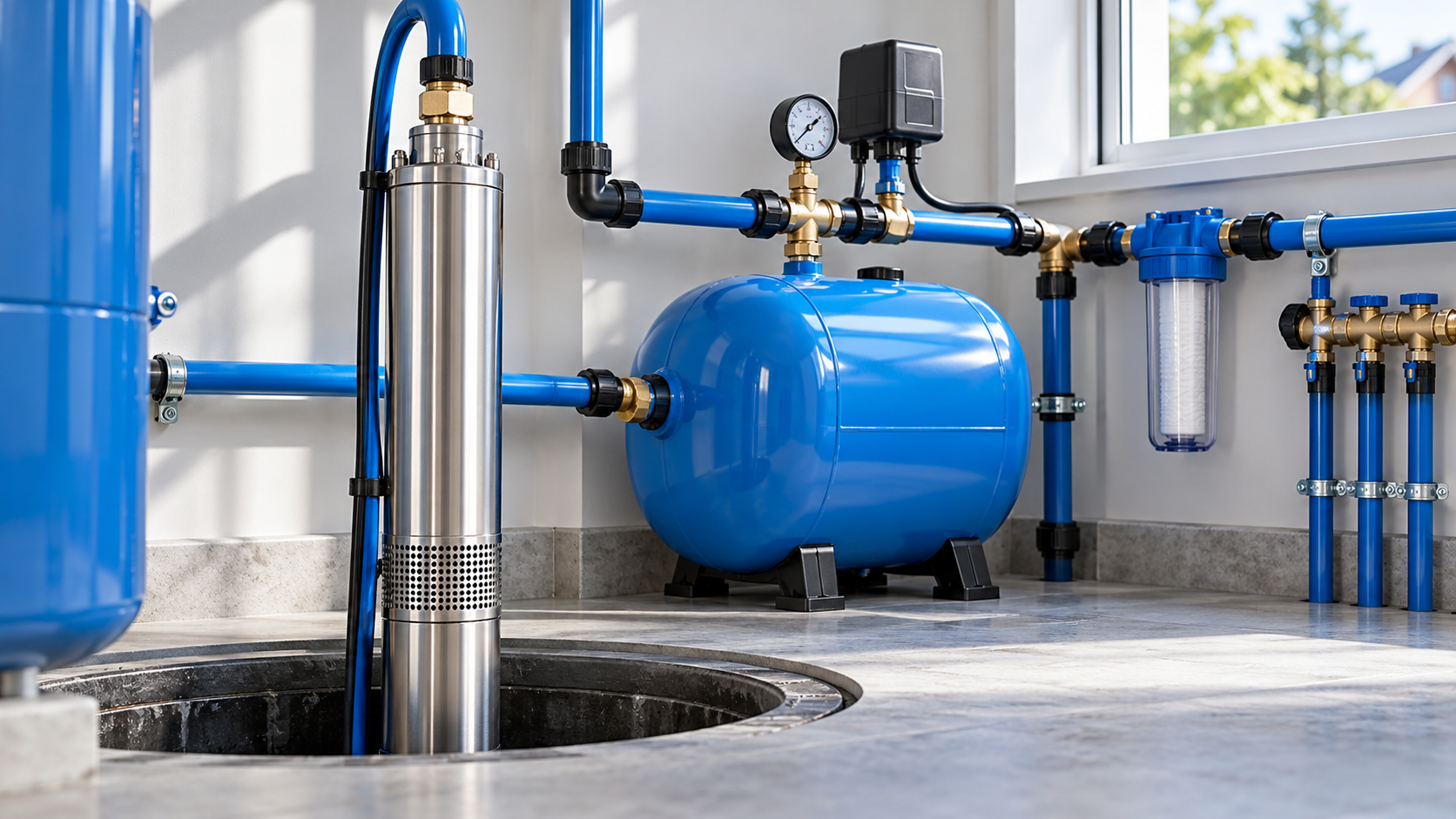

• гидроаккумулятор, реле давления, манометр и фильтрация после скважины — по проекту системы.

Насос нельзя подвешивать на электрическом кабеле. Кабель не должен принимать вес оборудования, а соединения должны быть защищены от влаги. Все электрические работы выполняют при снятом напряжении и с соблюдением требований электробезопасности.

Пошаговая установка насоса

1. Подготовьте рабочее место

Отключите питание, освободите оголовок и организуйте чистую площадку. Проверьте маркировку насоса, направление резьбовых соединений, комплектность и отсутствие повреждений корпуса. Убедитесь, что глубина погружения не превышает допустимую для модели.

2. Соберите напорную часть

Подсоедините трубу и фитинги с уплотнением, совместимым с питьевой водой, если насос используется для дома. Соединения затягивайте без перекоса. Не допускайте, чтобы труба или кабель касались острых кромок обсадной колонны.

3. Зафиксируйте кабель и трос

Проверьте длину кабеля с запасом до шкафа автоматики. Проложите кабель вдоль трубы и закрепите мягкими хомутами с равномерным шагом. Трос крепят к штатной проушине; оставьте возможность безопасно поднять насос для осмотра.

4. Опустите насос

Опускайте оборудование медленно, без ударов и рывков. Насос не должен касаться дна: оставьте зазор, достаточный для нормального забора воды и снижения риска подсоса осадка. Если движение остановилось, не тяните за кабель и не проворачивайте корпус с усилием — сначала найдите причину.

5. Закрепите оголовок и подключите автоматику

После установки закрепите трубу и страховочный трос на оголовке, выведите кабель через гермоввод и подключите систему защиты. Для 380 В обязательны корректное чередование фаз, контроль перекоса фаз и настройка защиты двигателя. Для 220 В также нужны автомат, заземление и защита от сухого хода.

Для производственных систем проверяют не только монтаж, но и режим непрерывной работы, фазную защиту и резервирование.

Электрическое подключение и автоматика

Сечение кабеля выбирают по мощности, длине линии, напряжению и способу прокладки. Недопустимы нагрев жил, скрутки без герметичной муфты и подключение через бытовой удлинитель. Шкаф автоматики размещают в сухом доступном месте, защищают от случайного включения и подписывают автомат насоса.

Защита от сухого хода должна отключать насос при падении уровня или отсутствии воды. Реле давления настраивают после заполнения системы, а гидроаккумулятор проверяют по паспорту автоматики. Если насос часто включается и выключается, ищут причину в утечках, настройке реле, объёме бака или несоответствии производительности.

Первый запуск и проверка системы

1. Заполните напорную линию, если этого требует схема, и откройте ближайшую точку разбора.
2. Убедитесь, что насос полностью погружён и защита готова к работе.
3. Включите насос на короткий период и проверьте направление вращения для трёхфазной модели.
4. Измерьте ток, давление и фактический расход. Сравните их с паспортными данными.
5. Слейте воду до прозрачного состояния после бурения, затем проверьте фильтры и отсутствие протечек.
6. Настройте автоматику, закройте оголовок и запишите исходные показания для будущего обслуживания.

Первые часы не оставляйте систему без наблюдения. Обращайте внимание на шум, вибрацию, нагрев кабеля, скачки давления, мутность воды и срабатывание защиты. При любом необычном признаке питание отключают до диагностики.

Обслуживание после установки

Периодичность зависит от качества воды и режима работы. Не реже одного раза в сезон осматривайте оголовок, гермоввод, видимые соединения и состояние автоматики. Проверяйте давление в гидроаккумуляторе, очищайте фильтры, контролируйте ток двигателя и сравнивайте производительность с первоначальными значениями.

Если в воде появился песок, снизилось давление, насос стал запускаться чаще или защита стала срабатывать, не продолжайте эксплуатацию «до отказа». Поднимите оборудование для осмотра, проверьте кабель, обратный клапан, рабочие органы и состояние скважины. Для глубоких 4- и 6-дюймовых систем подъём лучше поручить специалистам.

Типичные ошибки

• выбор по максимальному напору без расчёта рабочей точки;
• несоответствие диаметра насоса внутреннему диаметру обсадной трубы;
• подвешивание оборудования за кабель;
• работа без защиты от сухого хода и перегрузки;
• слишком узкая труба, создающая лишние потери;
• опускание насоса на дно или установка рядом с зоной накопления осадка;
• погружное соединение кабеля без подходящей герметичной муфты;
• запуск после бурения без достаточной прокачки и промывки.

Когда стоит обратиться к специалисту

Профессиональный монтаж нужен, если нет паспорта скважины, глубина большая, обсадная труба имеет заужения, вода содержит песок, требуется питание 380 В, кабель нужно наращивать или насос устанавливают в промышленную систему. Специалист проверит рабочую точку, совместимость оборудования, защиту и выполнит пусконаладку с измерениями.

Перед обращением подготовьте название модели, диаметр и глубину скважины, статический и динамический уровень, напряжение, длину трассы и фотографии оголовка. Это ускорит расчёт и поможет не переплачивать за неподходящую конфигурацию.

Частые вопросы

На какой глубине устанавливать насос?

Глубину выбирают по паспорту скважины и модели. Насос должен оставаться погружённым при динамическом снижении уровня, но не стоять на дне и не находиться в зоне активного заиливания. Точную отметку определяют по результатам замеров во время работы.

Можно ли установить насос самостоятельно?

Небольшую систему на 220 В можно собрать самостоятельно при наличии опыта и соблюдении инструкции, но электроподключение, герметичные муфты и проверку защиты лучше поручить квалифицированному специалисту. Для глубокой скважины и 380 В самостоятельный монтаж повышает риск повреждения оборудования и травм.

Нужен ли обратный клапан?

Он удерживает воду в напорной линии и снижает риск обратного вращения и гидроударов. Если клапан уже встроен, второй устанавливают только по проекту: лишние элементы увеличивают сопротивление и требуют обслуживания.

Как понять, что насос работает неправильно?

Признаки проблемы — падение давления, уменьшение расхода, песок в воде, шум, сильная вибрация, нагрев кабеля, частые пуски или срабатывание автомата. Отключите питание и проверьте систему, не продолжая работу до выяснения причины.

Как получить помощь с подбором и монтажом?

Оставьте заявку в форме ниже или свяжитесь с нами через контакты. Передайте параметры скважины и задачу — специалист SUMOTO поможет выбрать насос, комплектующие и безопасную схему запуска.
